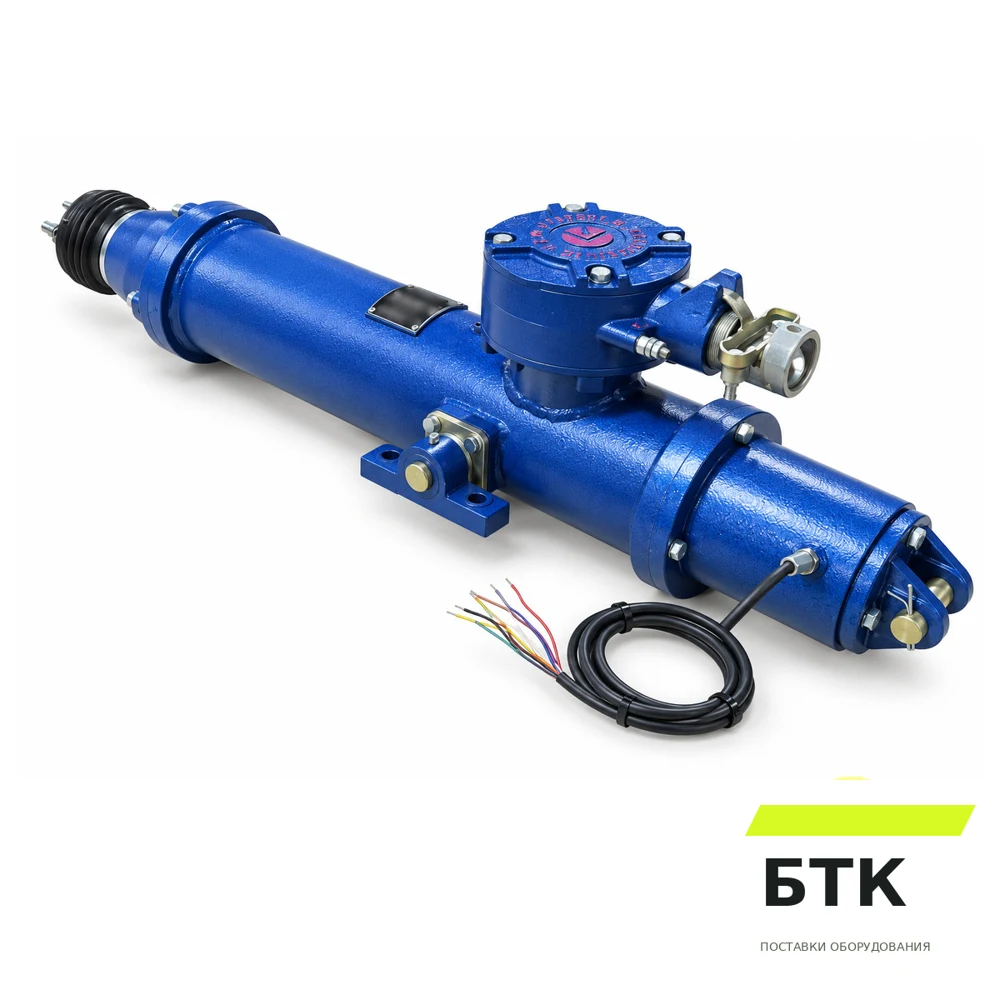

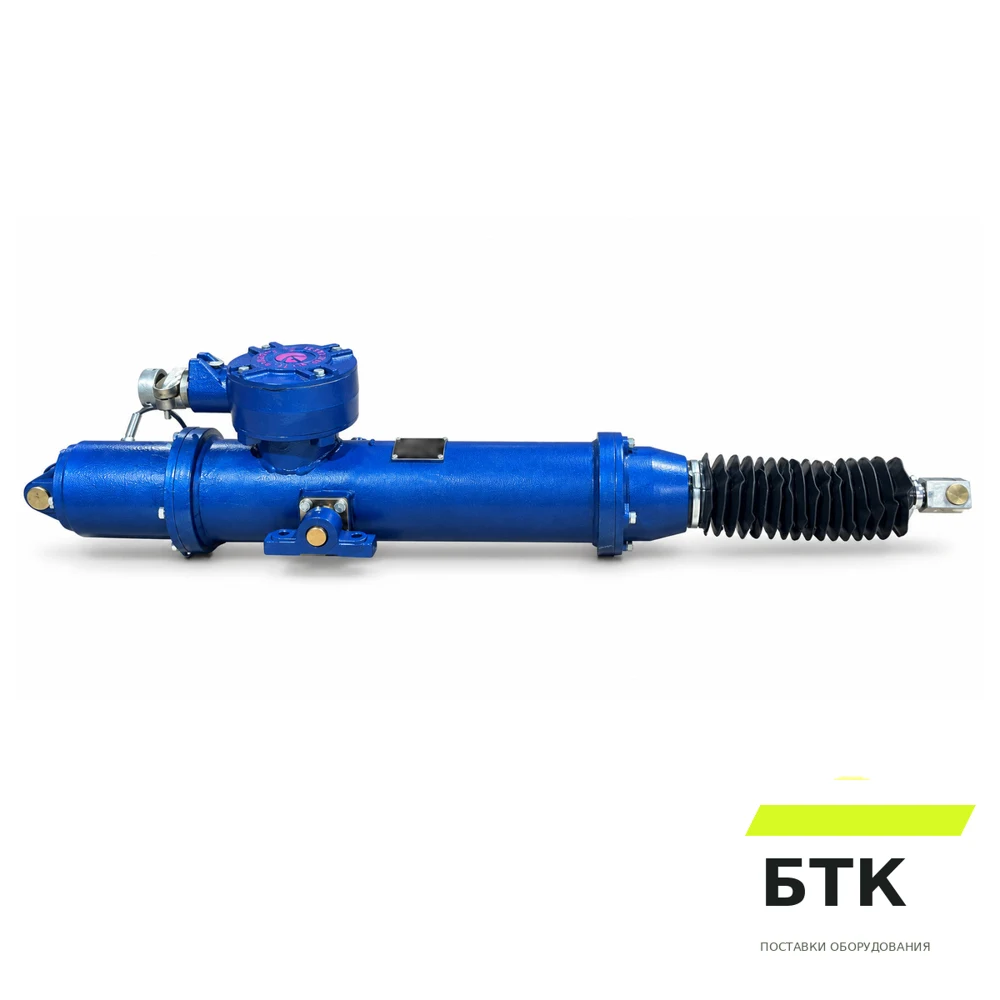

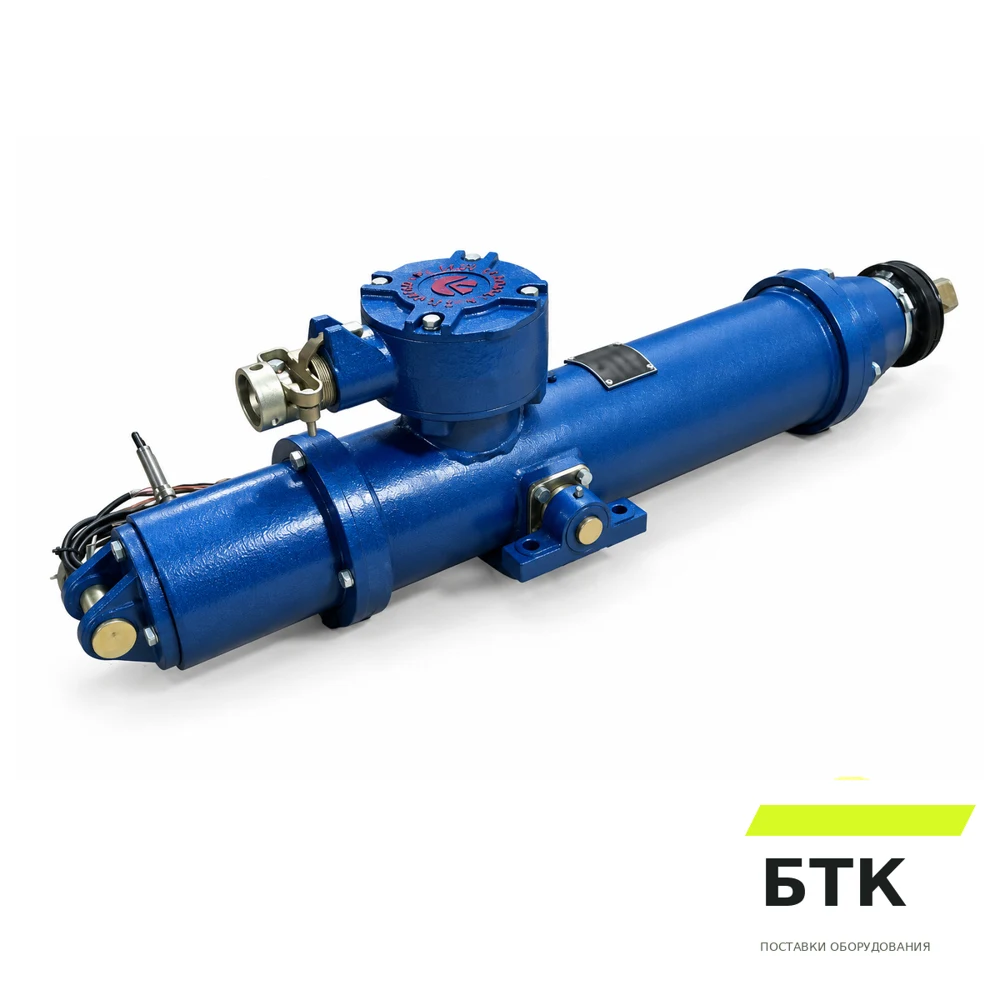

Привод винтовой моторный ПВМ.1МП 1000×400 с позиционированием штока
Производитель: Вариконд ↗
ПВМ.1МП 1000×400 управляет шахтными механизмами с позиционированием штока. Привод автоматически прекращает перемещение, когда шток достигает заданной промежуточной точки.
Обсудить оборудование →Описание и характеристики ↓Описание и характеристики
ПВМ.1МП 1000×400 управляет шахтными механизмами с позиционированием штока. Привод автоматически прекращает перемещение, когда шток достигает заданной промежуточной точки.
Остановка там, где требуется
Привод останавливается не только в крайних положениях: можно задать промежуточную точку. Так, у исполнения 600×400 с ходом 400 мм допускается задать перемещение на 250 или 300 мм. Достигнув заданного положения, шток автоматически останавливается.
Требуемое положение задают в системе управления. Её состав, способ задания и точность позиционирования согласовываются при заказе. После отключения питания механизм остаётся зафиксированным в положении остановки.
Контроль положения штока
Датчик в задней части привода регистрирует обороты приводного винта. Система управления рассчитывает положение и перемещение штока по числу оборотов и ходу винтовой передачи — расстоянию линейного перемещения за оборот.
Текущее положение штока сравнивается с заданным. Когда требуемая точка достигнута, система управления останавливает привод. Обратная связь обеспечивает остановки внутри рабочего хода, помимо полностью выдвинутого и втянутого положений.
Технические характеристики
| Усилие на штоке, Н (кгс), не менее | 10000(1000) |
| Ход штока, мм | 400±5 |
| Скорость перемещения штока, мм/с | 77±10 |
| Номинальное напряжение питания, В, электродвигателя | 380/660 |
| Климатическое по ГОСТ 15150-69 | УХЛ2;5 или Т2;5 |
| По уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 | РВ Ex d I Mb |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IP65 |
| Технические условия | 3148-001-10417451-2013 |
| Управление положением штока | Автоматическая остановка в заданной точке рабочего хода |
| Точность позиционирования | Согласовывается при заказе |
| Габариты, масса и комплектация | Уточняются для выбранного исполнения |
Данные механической части соответствуют базовому исполнению ПВМ.1М. Окончательные характеристики и комплектация позиционирования фиксируются в документации на поставку.
Подбор привода для задач МЭП
ПВМ.1МП можно рассматривать при замене прямоходного электрического механизма МЭП, в том числе производства «Сибирь-мехатроника» (Новосибирск), если требуется линейное перемещение с остановкой в заданной точке. Применимость проверяется по полной маркировке механизма и требованиям к работе.
При проверке замены сопоставляют усилие, ход и скорость штока, питание, режим работы, крепления и присоединительные размеры. Также учитывают условия эксплуатации, взрывозащиту и систему управления. Одного совпадения хода и усилия недостаточно: совместимость конкретных исполнений МЭП и ПВМ.1МП подтверждается техническим согласованием.
