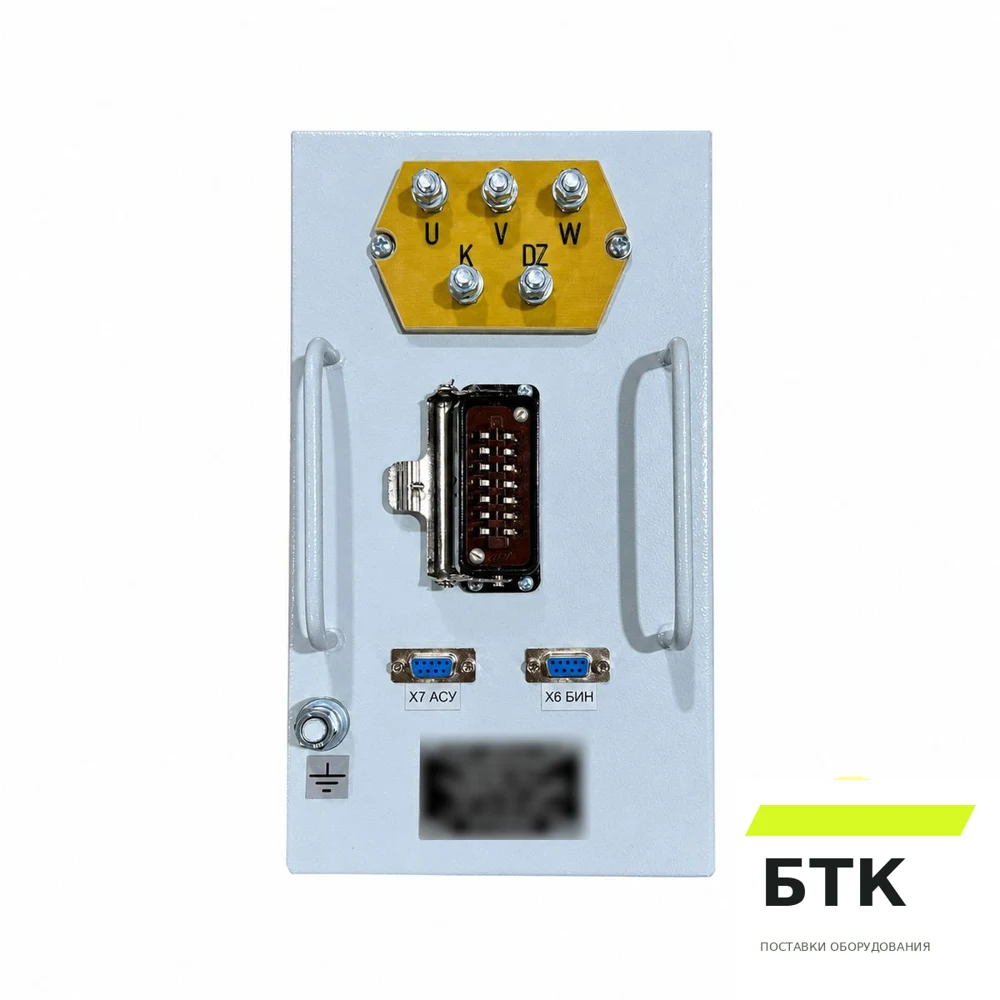

Аппарат защиты от токов утечки АЗУР.1МК (АЗУР-1М, АЗУР-1М)
Производитель: Вариконд ↗
АЗУР-1МК(И) защищает людей от поражения током и предотвращает другие опасные последствия однофазного замыкания на землю. Аппарат работает в трёхфазных сетях переменного тока с изолированной нейтралью трансформатора на горнорудных предприятиях, включая опасные по газу и пыли. Его встраивают в РУНН трансформаторных подстанций или корпуса коммутационных аппаратов для подземных выработок и поверхности.
Обсудить оборудование →Описание и характеристики ↓Описание и характеристики
АЗУР-1МК(И) защищает людей от поражения током и предотвращает другие опасные последствия однофазного замыкания на землю. Аппарат работает в трёхфазных сетях переменного тока с изолированной нейтралью трансформатора на горнорудных предприятиях, включая опасные по газу и пыли. Его встраивают в РУНН трансформаторных подстанций или корпуса коммутационных аппаратов для подземных выработок и поверхности.
Датчик ДКПУ состоит из блока исполнительного БИ, первичного преобразователя ПП и Магнита МПП
БИ размещают вне взрывоопасного помещения. Для преобразователя ПП и магнита МПП допускается установка в шахтах, опасных по газу и пыли.
Техническая характеристика
| Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 660/380 |
| Контролируемая асимметрия напряжения сети , % | 15 |
| Напряжение питания аппарата, В | 36, 24 |
| Изменение емкости сети, мкФ на фазу | 0-1,0 |
| Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее: | 10 при 380В 30 при 660В |
| Сопротивление срабатывания при однофазной утечке, кОм, не более: | 15 при 380В 20 при 660В |
| Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более | 0,025 |
| Устройство шунтирования поврежденной фазы малым сопро- тивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более |
0,1 |
| Сопротивление срабатывания в режиме предупредительного контроля изоляции | не ниже сопротивления срабатывания аппарата в режиме реле утечки |
| Сопротивление автоматической деблокировки в режиме преду- предительного контроля и блокировки, от сопротивления срабатывания, %, не более |
125 |
| Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | 0,1 |
| Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыка-ний с касанием дугой стенок оболочек электрооборудования, с, не более |
0,1 |
| Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более |
0,12 |
| Потребляемая мощность, В·А, не более | 10 |
Горно технические условия применения АЗУР.1МК
| Климатическое исполнение | УХЛ |
| Категория размещения по ГОСТ 15150-69 | 5 |
| Температура окружающей среды | от — 10° до + 65°С |
| Относительная влажность воздуха при температуре окружающей среды (35±2) °С | до 100 %(с конденсацией влаги) |
| Запыленность окружающей среды, мг/м3 | в зависимости от типа исполнения корпуса в который встраивается аппарат |
| Высота над уровнем моря, м | до 1000 |
| Окружающая среда | в зависимости от типа исполнения корпуса в который встраивается аппара |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Нормальное рабочее поло-жение | не регламентируется |
