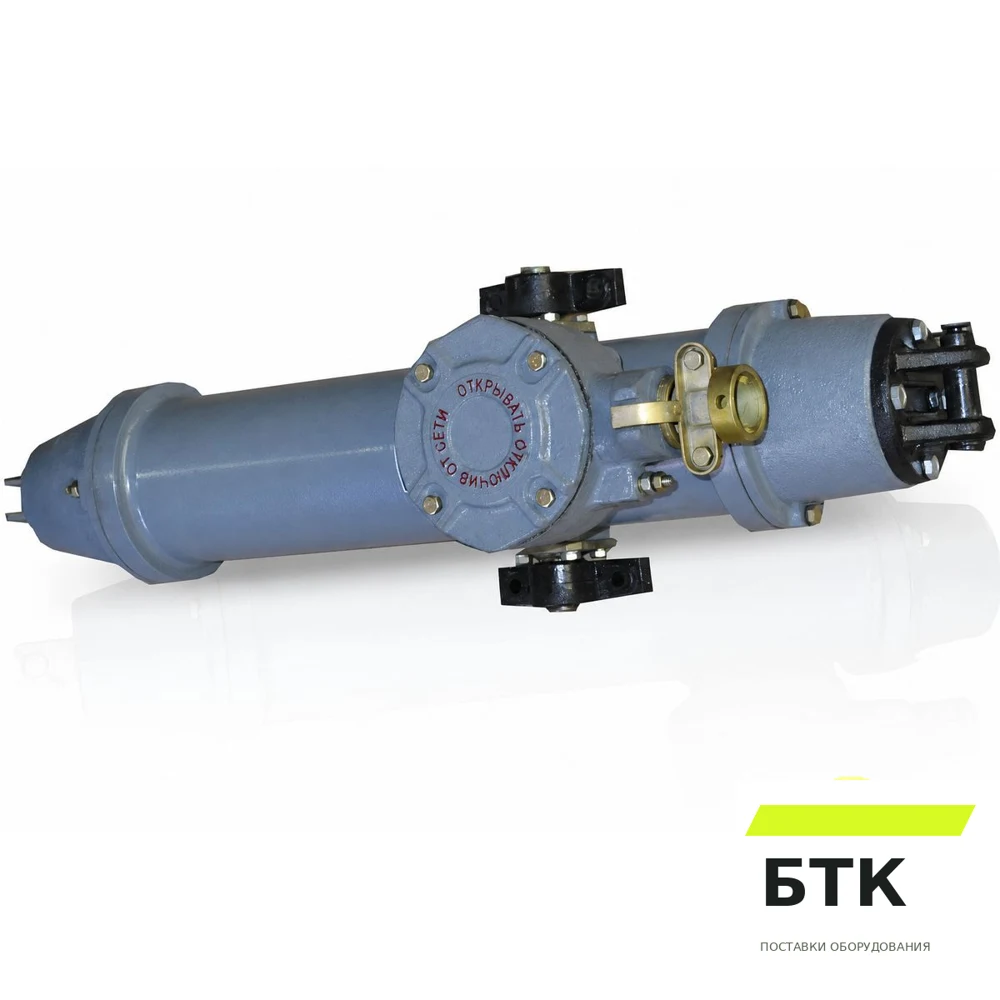

Крепление к ПВМ.1М
Производитель: Вариконд ↗

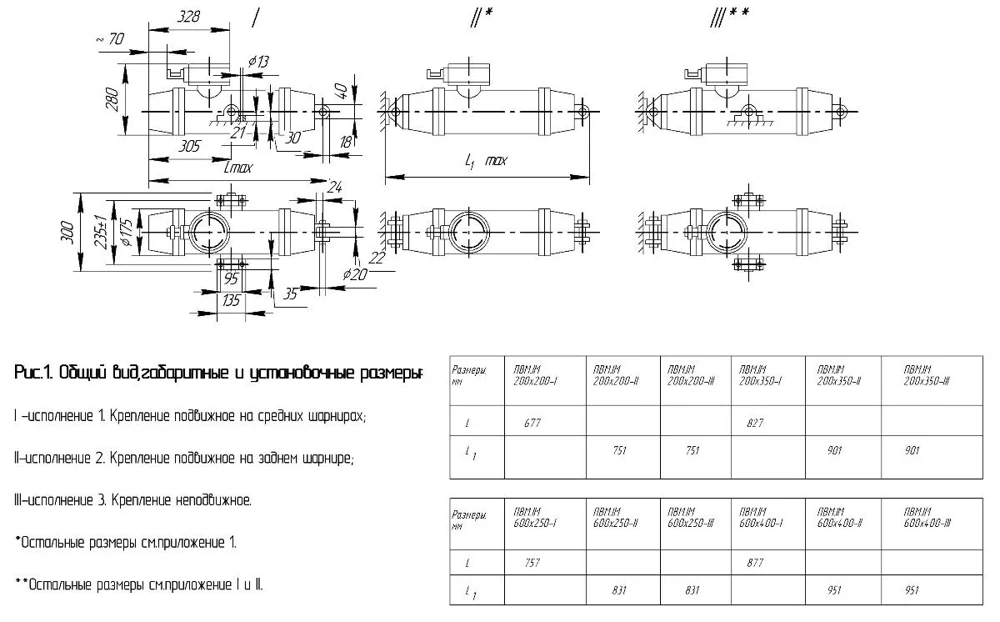

При установке на месте эксплуатации крепление привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) к основанию производится тремя способами, указанными на схеме.
Обсудить оборудование →Описание и характеристики ↓Описание и характеристики
При установке на месте эксплуатации крепление привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) к основанию производится тремя способами, указанными на схеме.
Комплект крепления обозначается римской цифрой в маркировки привода. Привод винтовой моторный ПВМ.1М (600х400, 600х250, 200х250, 200х200) также может быть заказан без креплений, в этом случае в маркировке просто не указывается римская цифра.
I способ крепления (на средних шарнирах) является предпочтительным. При этом креплении создаются наилучшие условия для эксплуатации привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) . Расположение поверхностей основания и оси привода в пространстве не регламентируется.
II способ крепления (на заднем шарнире) рекомендуется только при расположении оси привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) в вертикальной плоскости и креплении его к горизонтальному основанию;
при условии невозможности применения I-го способа крепления.
III способ крепления (неподвижный) рекомендуется только в том случае, когда шток привода винтового моторного ПВМ.1М (600х400, 600х250, 200х250, 200х200) не соединен с управляемым механизмом.
