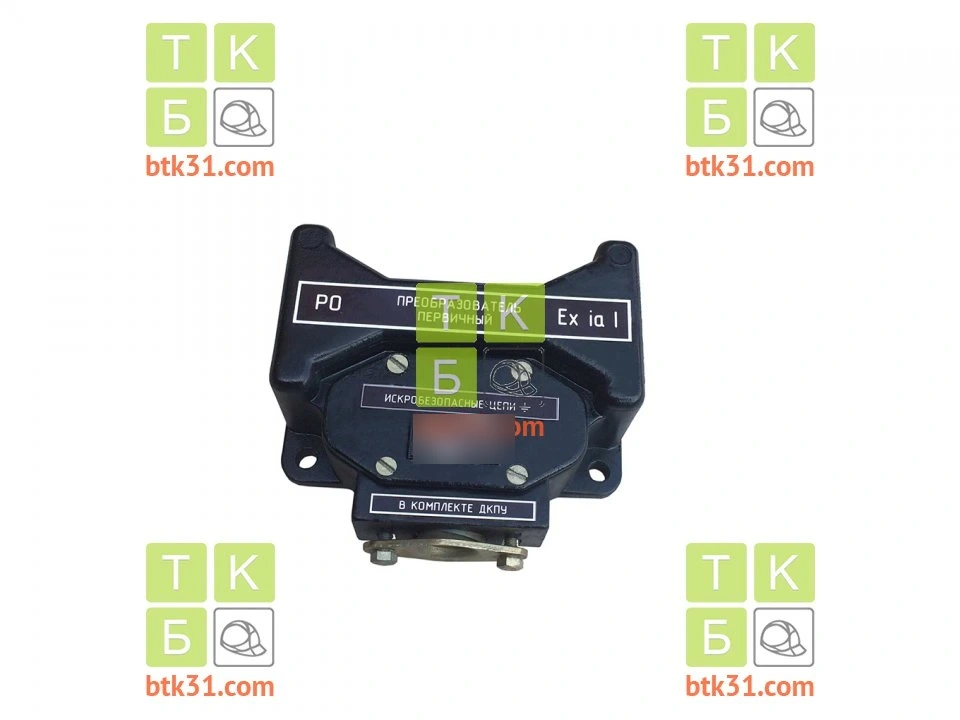

Первичный преобразователь ПП к датчику ДКПУ
Первичный преобразователь представляет собой трансформатор, помешенный в пластмассовый корпус. Для защиты от повреждений трансформатор залит компаундом. Кабельный ввод ПП рассчитан на четырехжильный кабель с наружным диаметром до 18 мм.
Обсудить оборудование →Описание и характеристики ↓Первичный преобразователь представляет собой трансформатор, помешенный в пластмассовый корпус. Для защиты от повреждений трансформатор залит компаундом. Кабельный ввод ПП рассчитан на четырехжильный кабель с наружным диаметром до 18 мм.
Принцип действия датчика ДКПУ основан на изменении электрических параметров преобразователя ПП при воздействии на него поля постоянного магнита МПП, укрепленного на подвижном объекте.
ТЕХНИЧЕСКИК ХАРАКТЕРИСТИКИ
| Исполнение по уровню и виду взрывозащиты ГОСТ Р МЭК 60079-11-2010 | PO Ex ia I Х |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IP55 |
|
Климатическое по ГОСТ 15150-69 |
У1 |
| Габаритные размеры, мм, не более | 220х160х75 |
| Масса, кг, не более | 1 |
| Технические условия | 3148-009-10417451-2014 |
ПРИНЦЫП РАБОТЫ
При воздействии на преобразователь ПП внешнего магнитного поля, создаваемого магнитом МПП, при подходе подвижного объекта в зону контроля, магнитная проницаемость сердечника трансформатора преобразователя ПП резко уменьшается. Это приводит к исчезновению напряжения на его вторичной обмотке, а значит и на входе блока БИ, и в итоге к выключению промежуточного и выходных реле К2 и КЗ.
ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
Пеобразователь может эксплуатироваться в условиях, где требуются исполнения:
- климатическое по ГОСТ 15150-69 — У1
- по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 — PO Ex ia I Х
- по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IР55
При этом допускается для преобразователя ПП:
— температура окружающего воздуха от минус 40 до плюс 40 °С
— относительная влажность при 35 °С до 100%

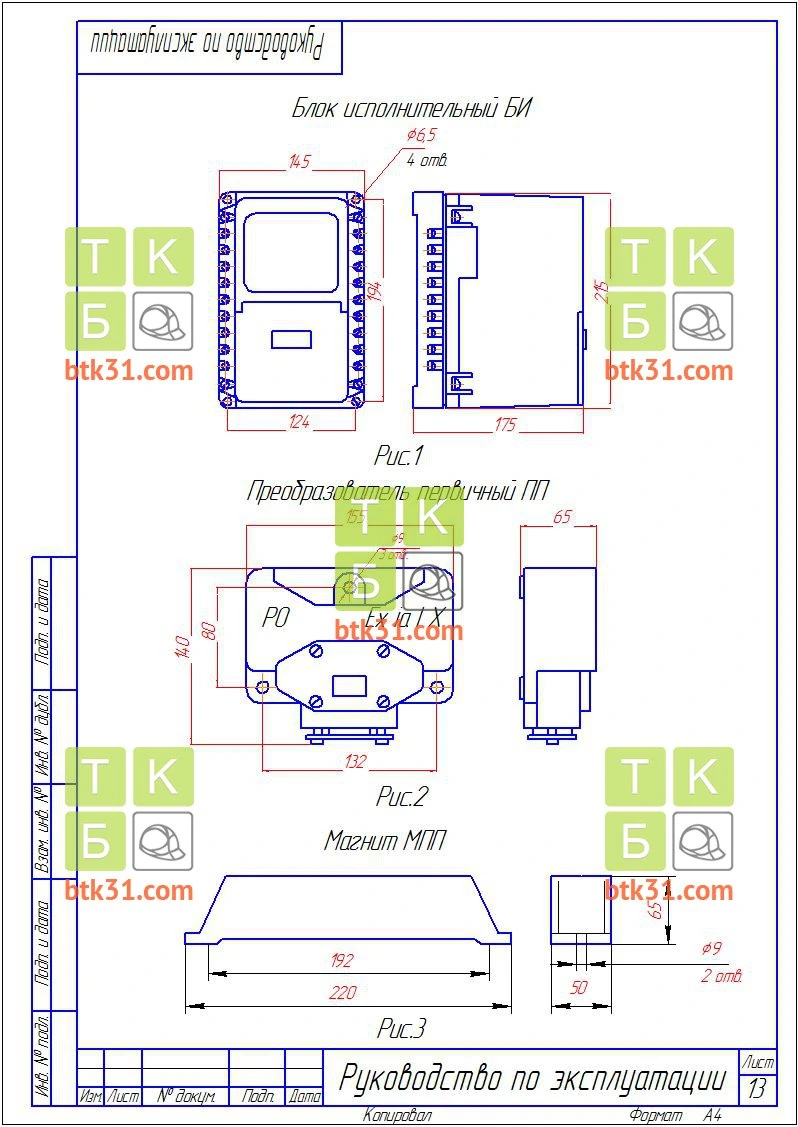

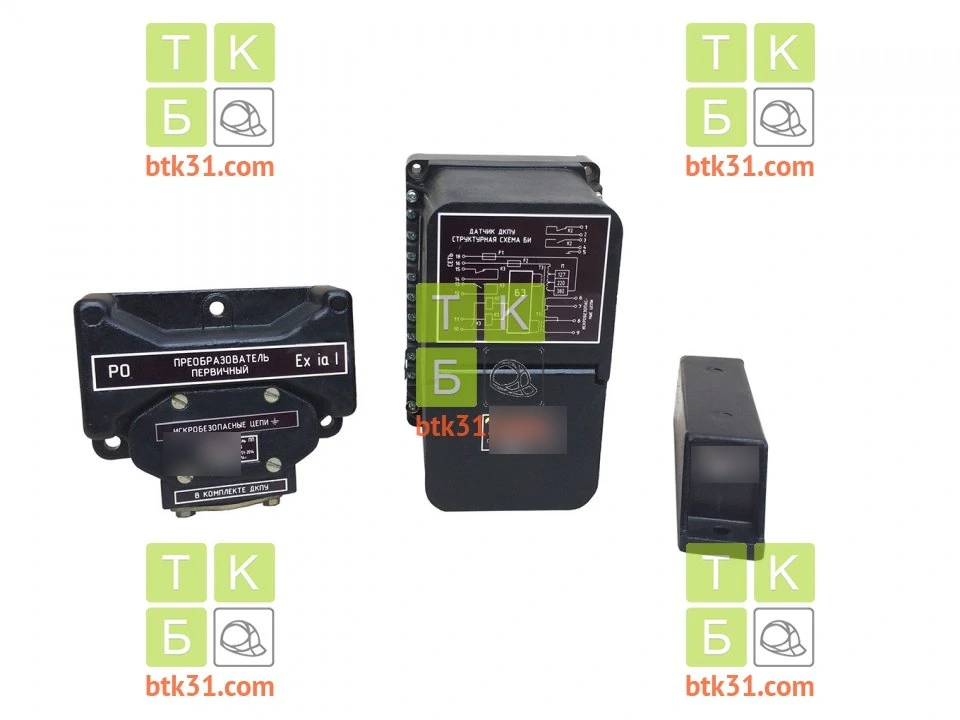

ОБЩИЙ ВИД
