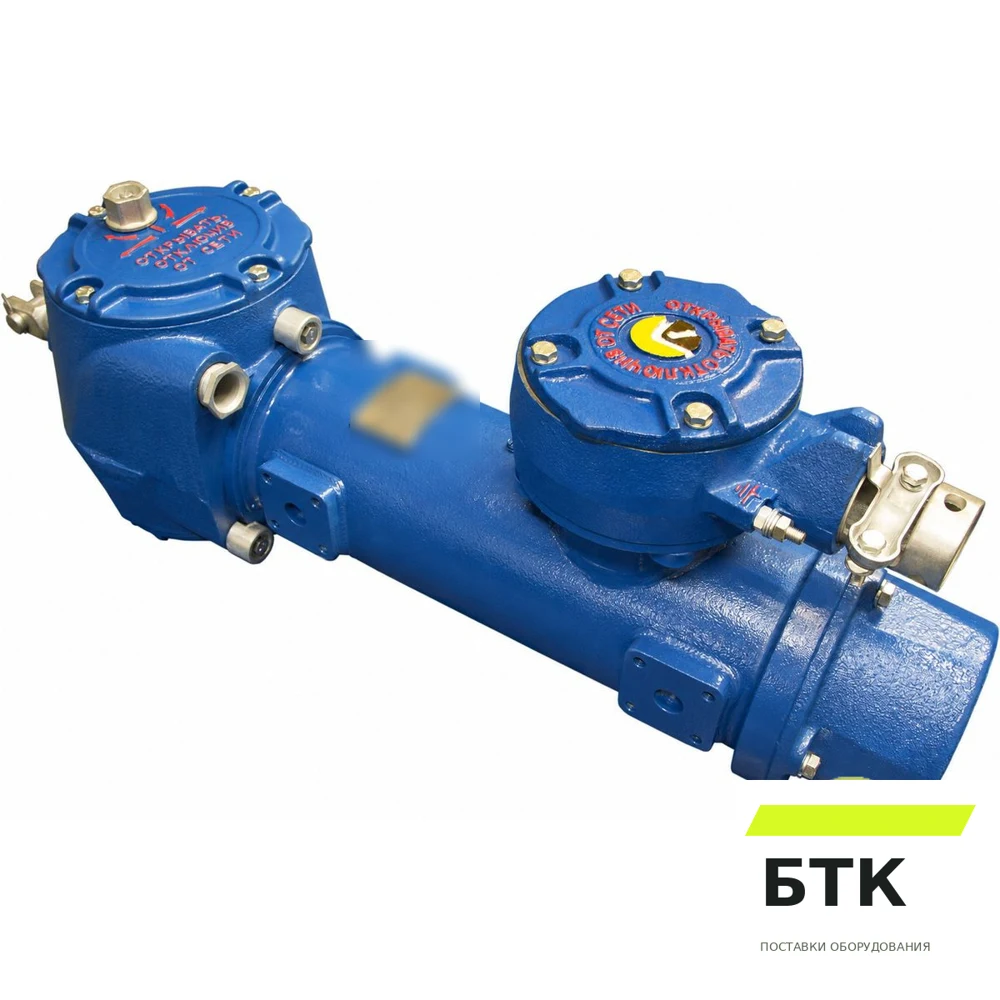

Привод моторный стрелочный ПМС.5

Описание и характеристики

ПМС.5 переводит стрелки рельсовых путей угольных шахт. Моторный стрелочный привод рассчитан на ход остряков 70–110 мм.

Техническая характеристика

Конструкция привода ПМС.5 обеспечивает:

• — Постоянное прижатие остряка стрелочного перевода к рамному рельсу с усилием не менее 50 кГс (при отключенном питании привода);
• — Осуществление «взреза» стрелки с сохранением переведенного скатами подвижного состава положения и прижатием остряка к рамному рельсу;
• — Перемещение остряков стрелки с помощью ручного перевода;
• — Контроль положения стрелки в зоне, ограниченной расстоянием не более 4 мм от рамного рельса;
• Возможность возврата стрелки из любого положения в исходное при попадании постороннего предмета между остряком и рамным рельсом посредством ручного перевода или повторным включением;
• — Защиту электродвигателя от перегрузок (разрыв цепи управления).
• — При монтаже, техническом обслуживании и ремонте привода нужно пользоваться только  смазочными материалами.

Горнотехнические условия применения:

Привода предназначены для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ Ex d I Mb. Приводы должны применяться в соответствии с присвоенной маркировки взрывозащиты — РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03

Привода могут эксплуатироваться в условиях, где требуются исполнения:

• — климатическое по ГОСТ 15150-69_________________________________УХЛ 2; 5 или Т2; 5
• — по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011_______РВ Ex d I Mb
• — по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)_________IР65

При этом допускается:

• — температура окружающего воздуха от минус 50 до плюс 45 °С
• — относительная влажность при 35 °С до 100%
• — запылённость до 1600 мг/м2
• — вибрация мест установки с частотой от 5 до 120 Гц с максимальным виброперемещением 0,25 мм при частоте до 45 Гц и максимальным виброускоренеим 20 м/с2 при частоте от 45 до 120 Гц.
