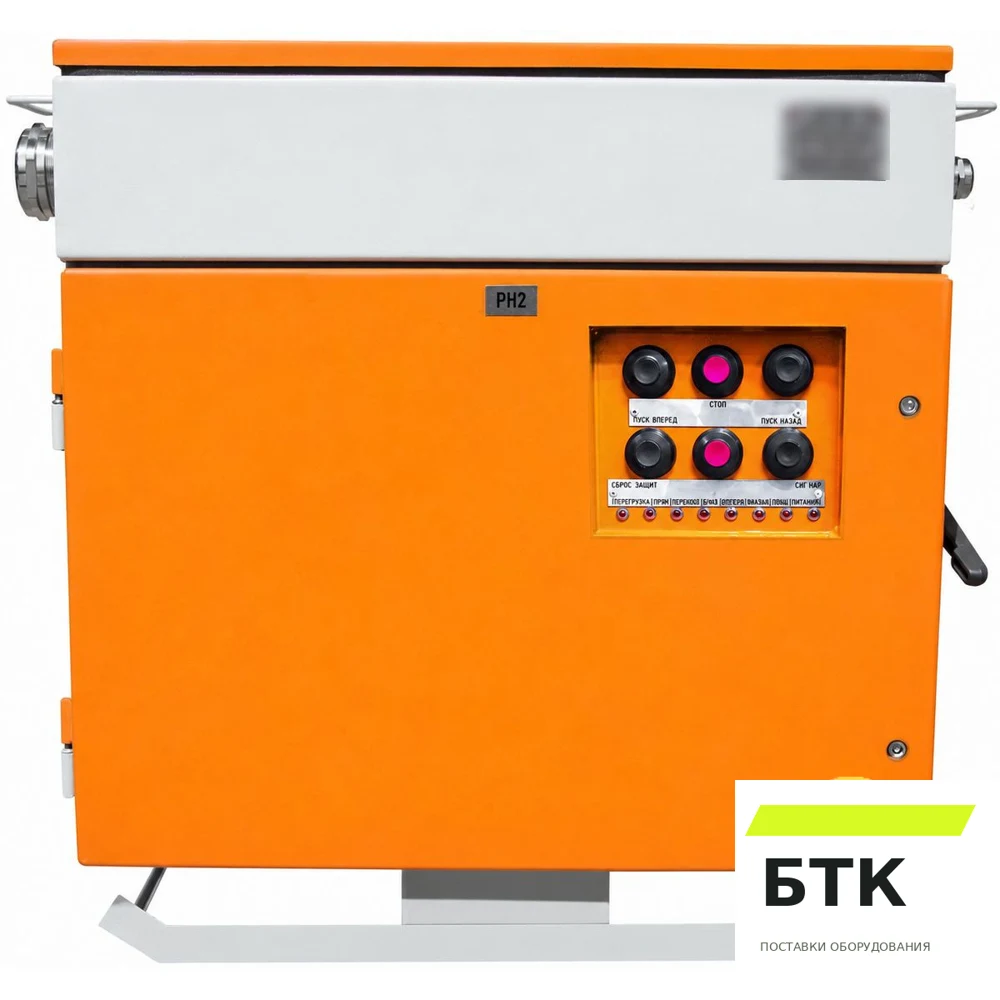

Пускатель автоматики рудничной ПРА-10А-РН

Описание и характеристики

ПРА-РН в исполнении РН2 обеспечивает управление и защиту приводов ПВМ, задвижек ПЗ, стволовых дверей ПДС и моторных стрелочных приводов ПМС. Он применяется в дистанционных, централизованных и автоматических схемах шахтных механизмов, а также для управления колонковым электросверлом. Контакторы управляются с вынесенных постов по трёхпроводной схеме. Пускатель выполняет местный и дистанционный реверсивный пуск и остановку трёхфазных асинхронных двигателей с короткозамкнутым ротором и защищает отходящие силовые цепи от перегрузки и короткого замыкания. Применение — рудники, шахты и другие горнорудные предприятия, не опасные по взрыву газа и пыли.

Условия эксплуатации пускателя ПРА-10А-РН

• температура окружающей среды от минус 15° С до плюс 40° С;
• высота над уровнем моря до 1000 м;
• относительная влажность воздуха до (98±2) % при температуре 25±2°С;
• окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
• содержание рудной пыли в окружающей атмосфере не более 100 мг/м3;
• вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
• рабочее положение пускателей — вертикальное. Способ установки — салазками на горизонтальной плоскости или крепление на вертикальной стене; допускается наклон пускателей от нормального рабочего положения до 10° в любую сторону;
• степень защиты IP55 по ГОСТ 14254;
• колебание напряжения в электрической сети от 0,85 до 1,1 номинального.

Техническая характеристика

Пускатель допускает продолжительный, прерывисто-продолжительный, кратковременный и повторно-кратковременный режимы работы.
