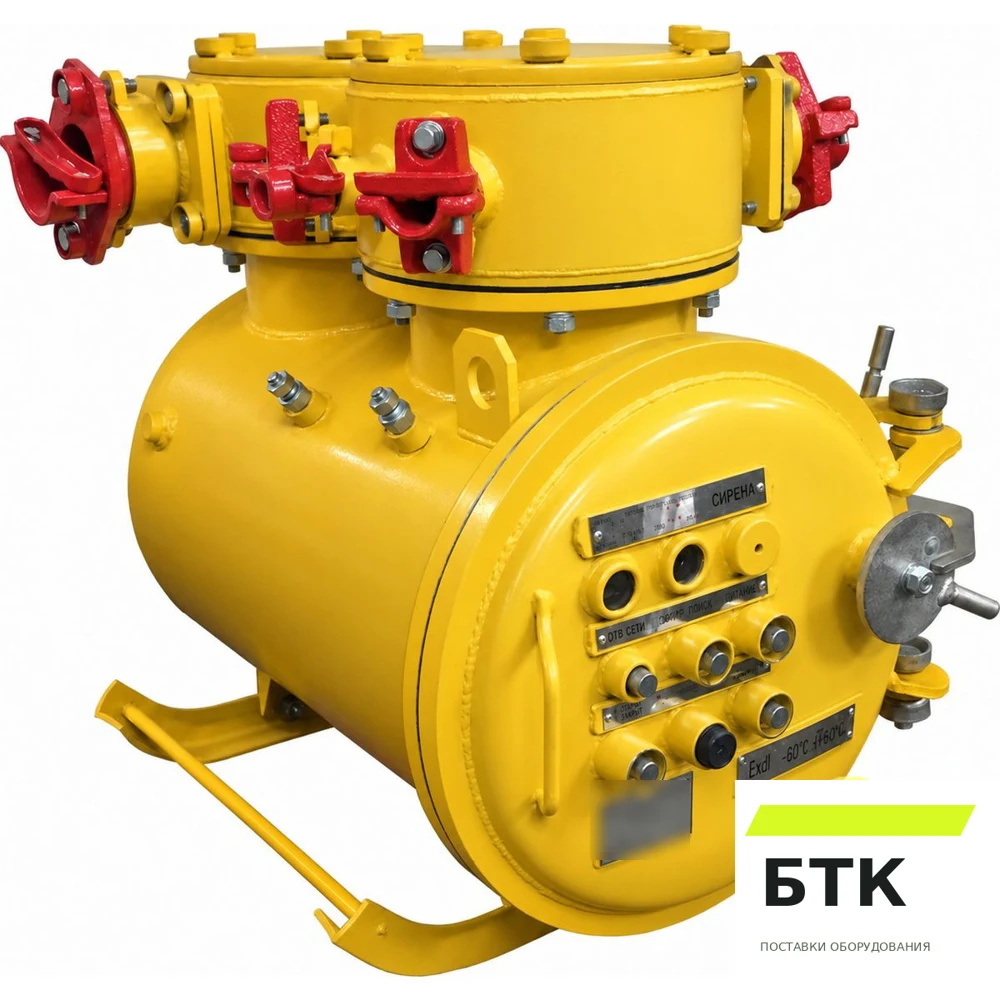

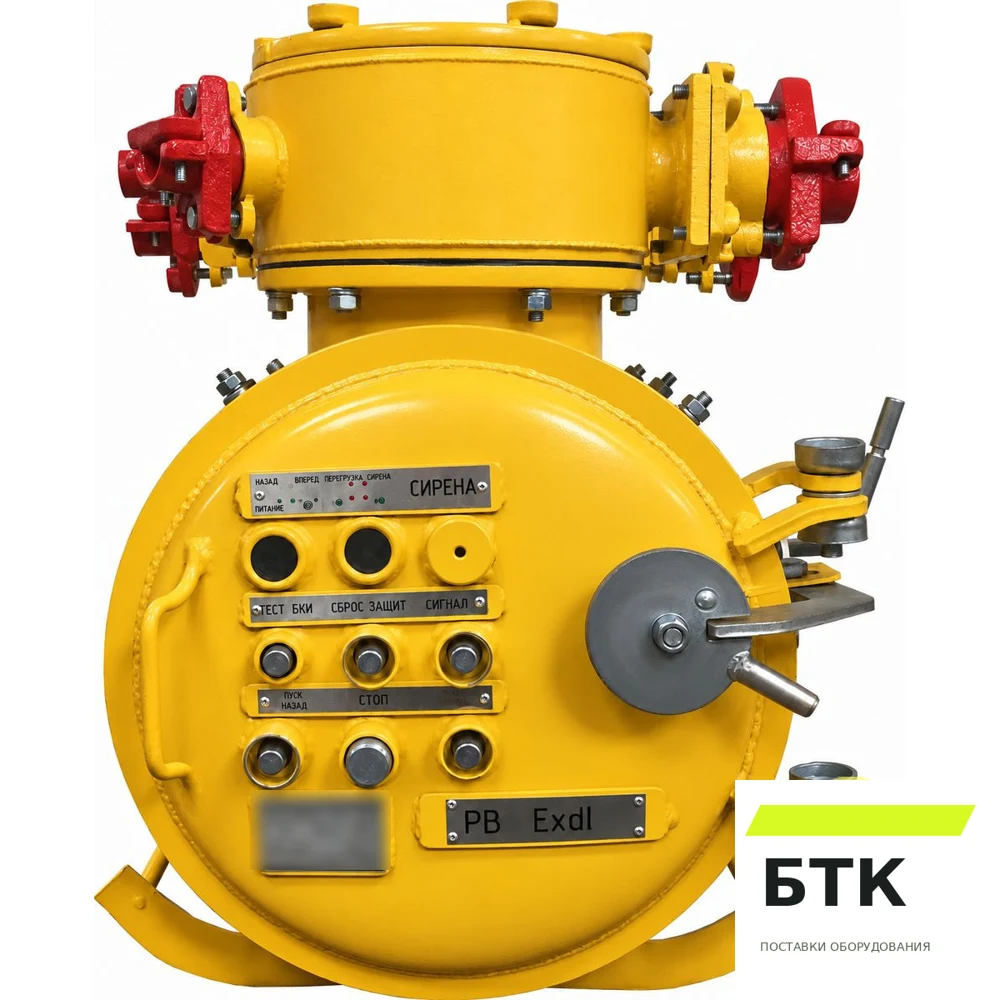

Пускатель взрывозащищенный вакуумный искробезопасный реверсивный ПВИ-63МР

Описание и характеристики

Вакуумный пускатель ПВИ-63МР выполняет реверсивный пуск и остановку трёхфазных асинхронных двигателей с короткозамкнутым ротором при местном и дистанционном управлении. Отходящие силовые цепи защищены от короткого замыкания и перегрузки.

Пускатель применяется в выработках угольных и сланцевых шахт, опасных по газу и пыли. Он рассчитан на участки, где правила безопасности требуют рудничное электрооборудование с уровнем защиты РВ.

Схема пускателей выполнена на блоке БЗУ. Основой схемы Блока защиты является микроконтроллер.

Техническая характеристика

Функциональные возможности пускателя

• — Дистанционное управление по 2-х проводной схеме с уровнем напряжения до 24В;
• — Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил.;
• — Защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
• — Токовая отсечка, защита от токов к.з., перегрузки и неполнофазного режима;
• — Защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
• — Защита от самовключения пускателя при Uc >1,5 Uн;
• — Автоматическое управление насосной установкой с контролем 2-х уровней;
• — Нулевая защита;
• — Индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
• — Проверка исправности схемы цепи управления и работы пускателя;
• — Тестирование защиты.

Общие технические характеристики пускателя пви-мв

Горнотехнические условия применения пускателя пви-мв

Пускателя предназначены для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ Ex d [ia] I Mb . Пускатель должны применятся в соответствии с присвоенной маркировки взрывозащиты — РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03

Пускатель могут эксплуатироваться в условиях, где требуются исполнения:

—  Климатическое по ГОСТ 15150-69_________________________________УХЛ2; 5

—  По уровню и виду взрывозащиты по  ГОСТ Р МЭК 60079-0-2011_РВ Ex d [ia] I Mb

—  По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)___________IP54

При этом допускается:

—  температура окружающего воздуха от минус 10 до плюс 35 °С

—  относительная влажность при 35 °С до 100%

—  запылённость до 1600 мг/м2

—  атмосферное давление 840-1067 гПа (630-800 мм.рт.ст.);

—  колебание напряжения питающей сети от плюс 10 до минус 15% от номинального;

—  установки с углом наклона до 15º в любом направлении относительно нормального рабочего положения;

—  вибрация с максимальным ускорением 5м·с2 в диапазоне частот от 1 до 35 Гц.
