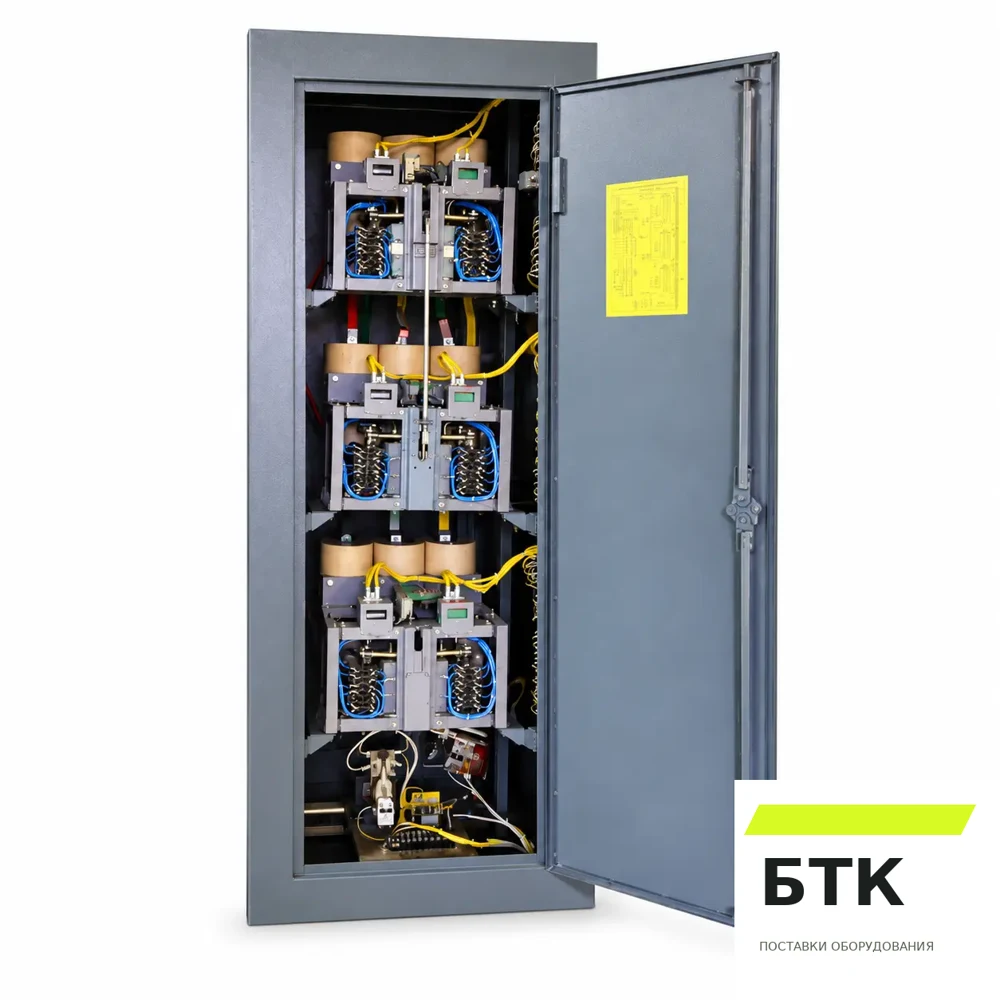

Реверсор РВВ-6-400-4У3 на вакуумных контакторах напряжением 10 кВ
Производитель: Вариконд ↗
РВВ-6-400-4У3 на вакуумных контакторах управляет электроприводом шахтной подъёмной установки. Питание — трёхфазный переменный ток напряжением 6 кВ и частотой 50 Гц. Установка не должна подвергаться атмосферным перенапряжениям.
Обсудить оборудование →Описание и характеристики ↓Описание и характеристики
ТУ 3414-002-10417451-2013
РВВ-6-400-4У3 на вакуумных контакторах управляет электроприводом шахтной подъёмной установки. Питание — трёхфазный переменный ток напряжением 6 кВ и частотой 50 Гц. Установка не должна подвергаться атмосферным перенапряжениям.
Основные параметры и характеристики реверсора
| Наименование параметра | Норма |
| номинальное напряжение, кВ | 6/10 |
| наибольшее рабочее напряжение, кВ | 7,2/12 |
| номинальный ток, А | 400 |
| Коммутационная способность | |
| номинальный ток отключения, кА | 4,0 |
| ток включения, кА: | |
| амплитуда | 15 |
| начальное эффективное значение периодической составляющей | 4,5 |
| коммутационная износостойкость реверсора при одинаковом количестве включений контакторов «В» (вперед) и «Н» (назад), при номинальном токе циклов ВО, не менее | 7,5·10^5 |
| частота включений в час номинального тока в цикле ВО не более | 300 |
| режим работы | Прерывисто-продолжительный или повторно-кратковременный |
| Стойкость при сквозных токах короткого замыкания | |
| предельный четырехсекундный ток термической стойкости, кА | 4,5 |
| амплитуда предельного сквозного тока, кА | 15 |
| механическая износостойкость реверсора при одинаковом количестве включений контакторов «В» (вперед) и «Н» (назад), без учета ресурса вакуумных камер, циклов ВО, не менее | 2·10^6 |
| род тока цепи динамического торможения | Постоянный или выпрямленный |
| номинальное напряжение цепи динамического торможения, В | 220 |
| номинальный ток цепи динамического торможения, А | 250 |
| максимальный ток цепи динамического торможения, А | 550 |
| Напряжение цепей управления реверсора, В | |
| переменного тока частоты 50 Гц | 220 |
| постоянного тока | 220 |
| Потребляемый ток катушками привода контакторов «В», «Н», «ДТр» (ДТр – разъединитель контактора динамического торможения ДТк) при напряжении |
|
| переменного тока | 1,0 |
| постоянного тока | 1,3 |
| Потребляемая мощность, Вт | |
| катушка привода контактора «ДТк» (динамического торможения) | 50 |
| реле постоянного тока «РП» | 25 |
