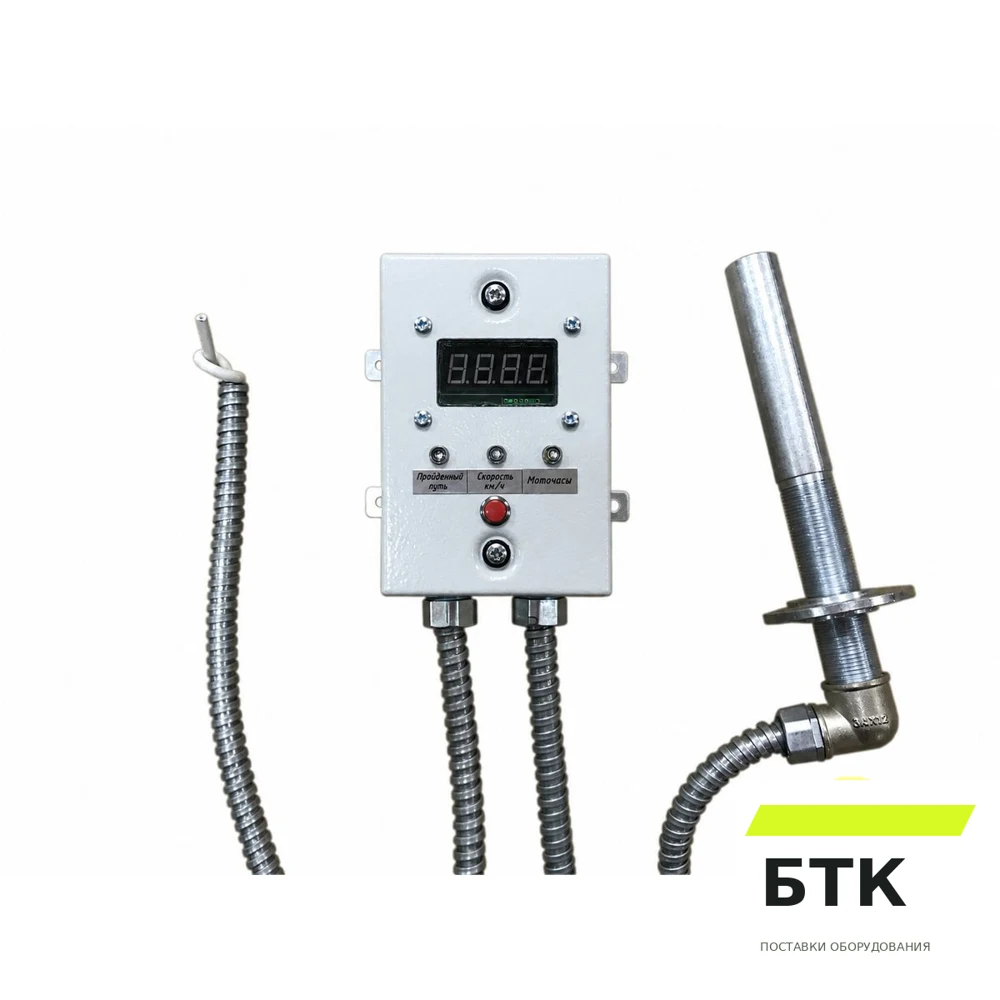

Скоростемер для рудничных и контактных электровозов СР.1 исполнения РН

Описание и характеристики

Скорость электровоза, пройденный путь и моточасы определяются косвенно. Скоростемер измеряет частоту вращения тягового двигателя и рассчитывает по ней скорость движения и километраж.

Информация о скорости и пройденном пути хранится 31 день в энергонезависимой памяти с привязкой к реальному времени.

Техническая характеристика

Горнотехнические условия применения:

Скоростемер может эксплуатироваться в условиях, где требуются исполнения климатическое по ГОСТ 15150-69:

• Блок наблюдения СР.10…………………………………………………УХЛ2
• Датчик СР.20……………………………………………………………..У1

по уровню и виду защиты:

• Блок наблюдения СР.10…………………………………………..РН1
• Датчик СР.20……………………………………………………РН1

по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89):

• Блок наблюдения СР.10…………………………………………………… IР55
• Датчик СР.20………………………………………………………………..IР55

при этом допускается:

• температура окружающего воздуха от минус 25 до плюс +45 °С
• относительная влажность при 40 °С до 100%

Синусоидальная вибрация:

• диапазон частот 0,5-100 Гц
• максимальная амплитуда ускорения 10 м/сек2

Удары одиночного действия:

• длительность 2-20 мс
• пиковое ударное ускорение 30 м/сек2

​Состав изделия:

Блок наблюдения (индикации) СР.10:

Отображение в цифровой форме скорости  движения электровоза, пройденного пути и моточасов.

Датчик СР.20:

Устройство формирует прямоугольные импульсы; их частота пропорциональна частоте вращения тягового электродвигателя.
