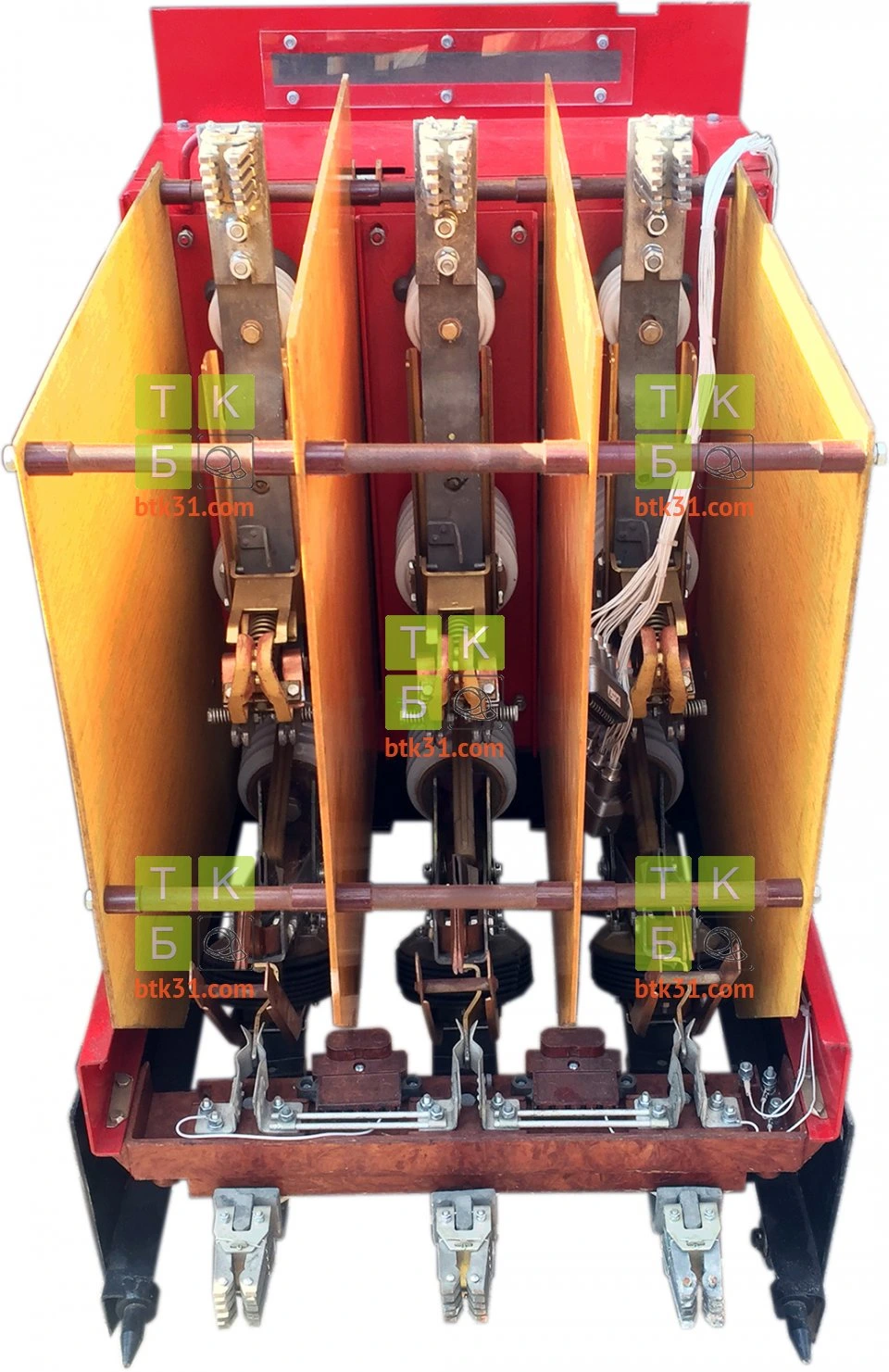

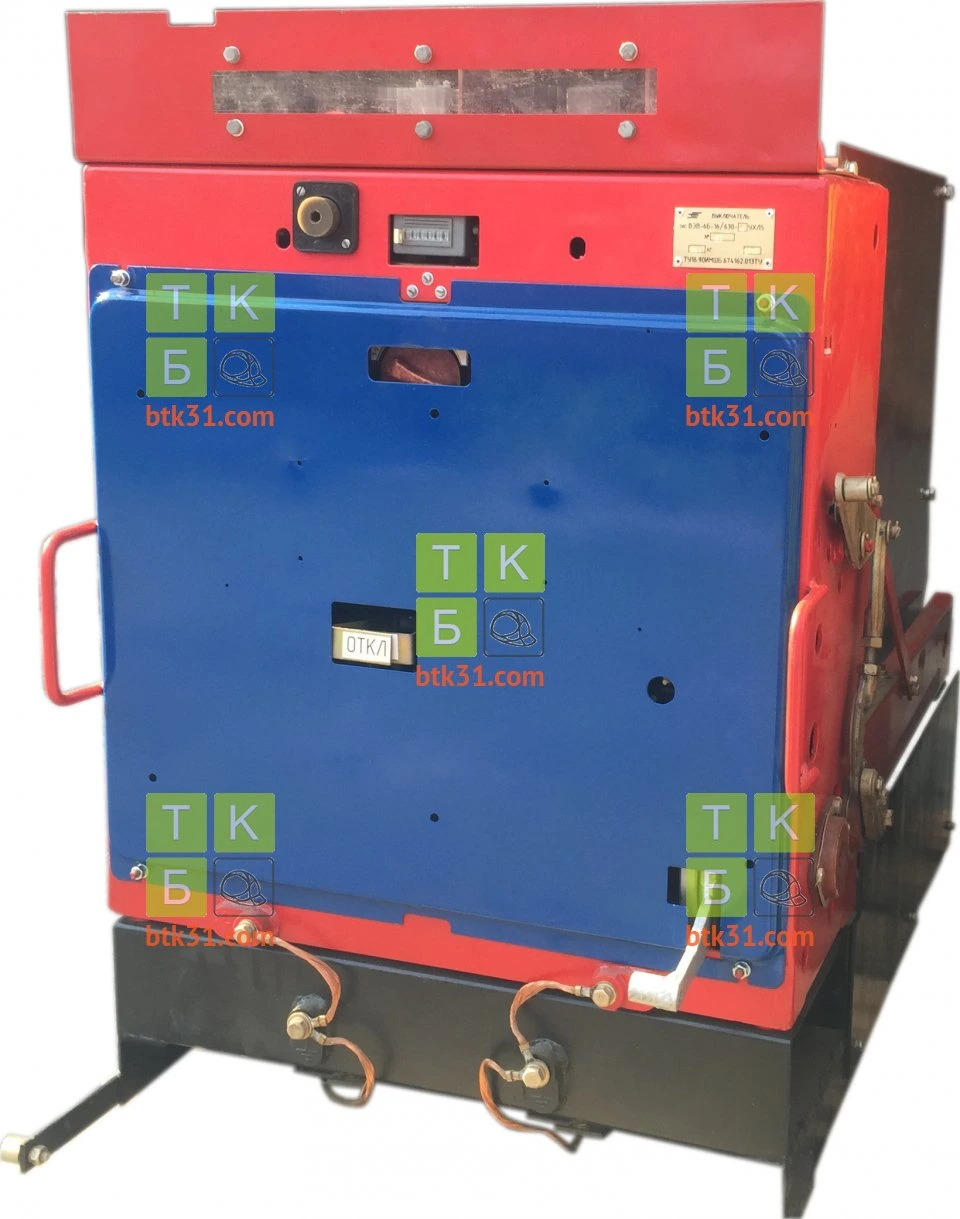

Выключатель типа ВЭВ-6-16/630
Выключатель типа ВЭВ-6-16/630 электромагнитный, воздушный, со встроенным соленоидно-пружинным приводом – предназначен для использования в шкафах рудничных нормальных нормальных и взрывобезопасных КРУ для железорудных и угольных шахт:
Обсудить оборудование →Описание и характеристики ↓Выключатель типа ВЭВ-6-16/630 электромагнитный, воздушный, со встроенным соленоидно-пружинным приводом – предназначен для использования в шкафах рудничных нормальных нормальных и взрывобезопасных КРУ для железорудных и угольных шахт:
- выключатели исполнений 1 и 2 – во взрывобезопасных КРУ вводных (секционных) и отходящих присоединений соответственно;
- выключатели исполнений 3 и 4 – в КРУ исполнения РН вводных (секционных) и отходящих присоединений соответственно.
Технические характеристики выключателя ВЭВ
| Номинальное напряжение, кВ | 6 |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальный ток, А | 630 |
| Частота, Гц | 50 |
| Номинальный ток отключения, кА | 16 |
| Нормированное процентное содержание апериодической составляющей, % | 20 |
| Ток включения, кА: | |
|
41 |
|
16 |
| Нормированные параметры сквозного тока, кА: | |
|
41 |
|
16 |
| Среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА | 16 |
| Время протекания тока (время короткого замыкания), с | 4 |
| Мощность отключения, МВ:А | 200 |
| Нормированное собственное время отключения выключателя не более, с | 0,06 |
| Время отключения (до погасания дуги) при токах в % от номинального тока отключения, не более, с: | |
| до 20% | 0,11 |
| от 20% до 35% | 0,10 |
| свыше 35% | 0,08 |
| Наибольшее допустимое без осмотра и ремонта число отключений номинального тока отключения КРУ (9,6 кА) | 10 |
| Механическая стойкость выключателя, циклов «Включение — отключение» | 10000 |
| Коммутационная стойкость контактов и камер дугогашения, циклов «Включение – отключение» тока 400 А при напряжении 6 кВ | 20000 |
| Масса, кг | 242±5; 245±5; 237±0,5; 240±0,5 |
