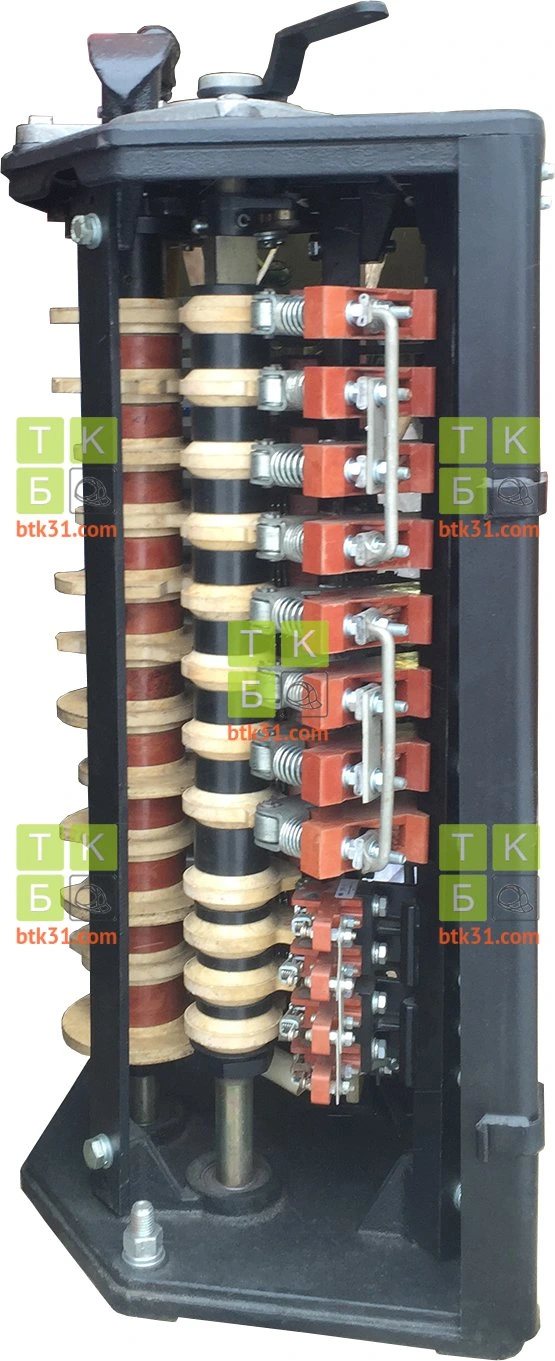

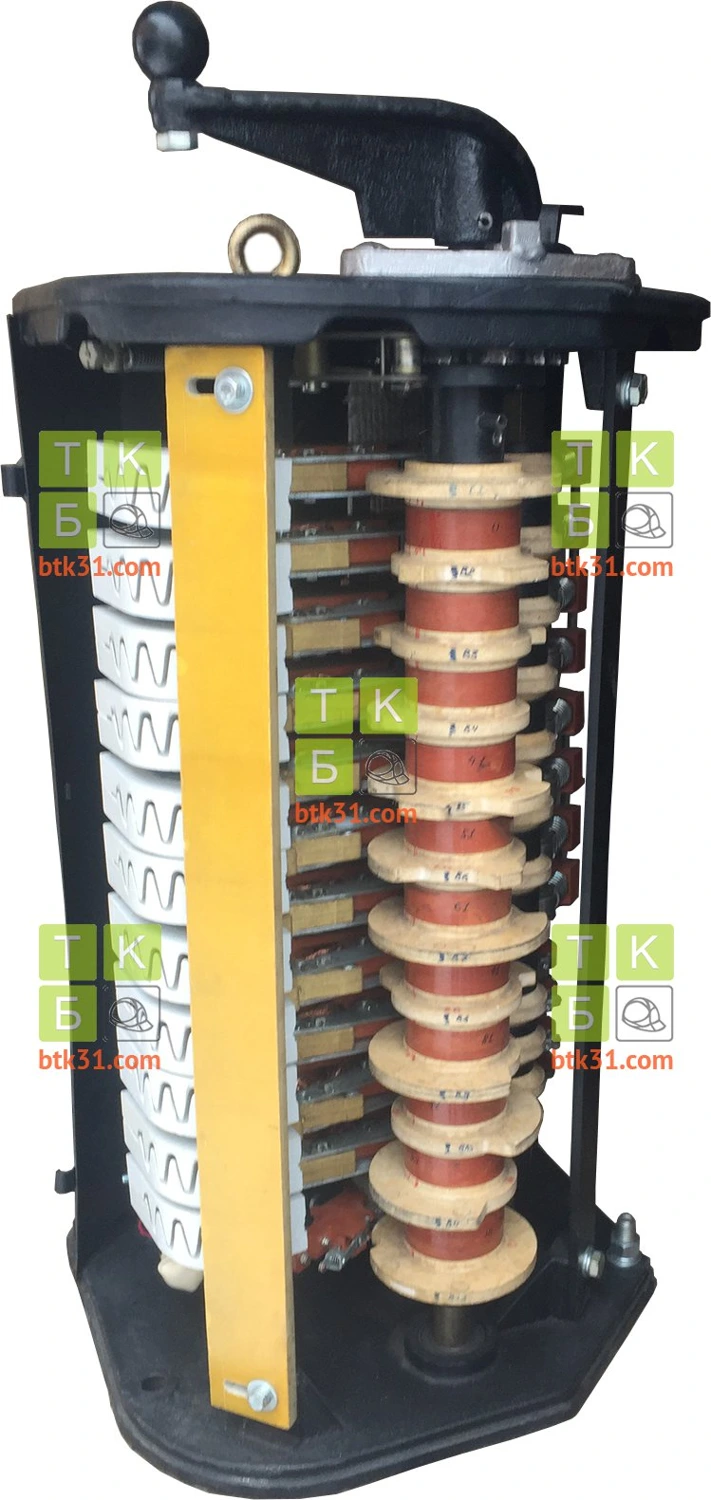

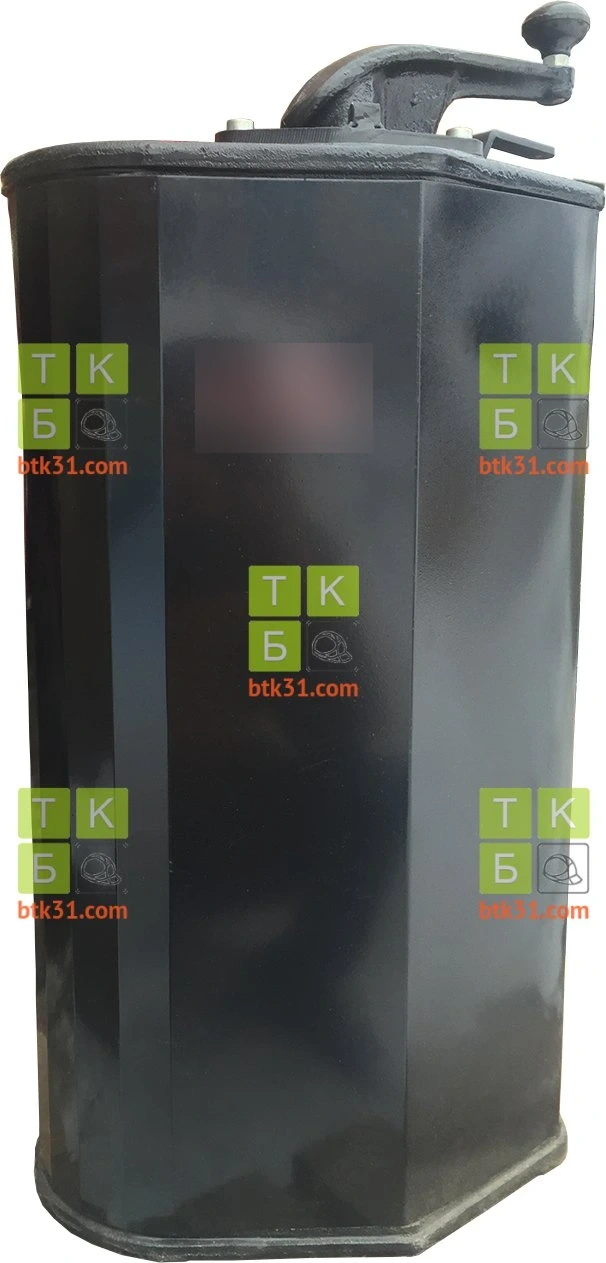

Контроллер силовой типа КС 305У5
Контроллер предназначен для комплектации рудничных контактных электровозов К7, К10, К14 и их модификаций, для реостатного пуска и электрического торможения тяговых двигателей электровозов.
Обсудить оборудование →Описание и характеристики ↓Контроллер предназначен для комплектации рудничных контактных электровозов К7, К10, К14 и их модификаций, для реостатного пуска и электрического торможения тяговых двигателей электровозов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА СИЛОВОГО КС 305У5
| Наименование параметра | Значение параметра |
| Напряжение номинальное, В | |
| — главной цепи и цепи управления | 250 |
| — цепи освещения и сигнализации | 24 |
| Отклонение напряжения от номинального значения, допустимое, В | |
| — главной цепи и цепи управления | ±75 |
| — цепи освещения и сигнализации | +2,4; -7,2 |
| Ток номинальный главной цепи, А | 410 |
| Режим работы, номинальный | повторно-кратковременный, ПВ 20% |
| Ток длительного режима, А | 200 |
| Ток цепей освещения, сигнализации и блокировки,номинальный, А | 5 |
| Количество контактов | |
| — коммутирующих | 11 |
| — реверсивных | 8 |
| — цепи освещения и сигнализации | 4 |
| — цепи блокировки | 1 |
| Нажатие контактов, Н | |
| — коммутирующих и реверсивных | 40±5 |
| — цепи освещения, сигнализации и блокировки | 2,8 |
| Провал контактов, мм | |
| — цепи освещения, сигнализации и блокировки | 2 +1,8/-1,0 |
| Раствор контактов, мм | |
| — коммутирующих | 12 +1/-2 |
| — реверсивных | 9 +2/-1 |
| — цепи освещения, сигнализации и блокировки | 10 ±2 |
| Масса, кг, не более | 150 |
Контроллер предназначен для работы в следующих условиях:
— вид климатического исполнения — У;
— категория размещения — 5 по ГОСТ 15150-69;
— нижнее рабочее значение температуры окружающего воздуха — минус 40°С;
— верхнее рабочее значение температуры окружающего воздуха — плюс 35°С;
— высота над уровнем моря, м, не более — 1400;
— тип атмосферы — II (промышленная);
— относительная влажность окружающего воздуха (98±2)% с конденсацией
влаги при температуре (35±2)°С;
— окружающая среда взрывобезопасная, рудничная, запыленность воздуха 300мг/м3, не более:
— группа М25 по ГОСТ 30631-99.
— охлаждение — естественное;
— рабочее положение вертикальное;
— исполнение рудничное нормальное- РН1 по ГОСТР51330.00-99.
