Выключатель автоматический рудничный ВР-125ДО
Производитель: Вариконд ↗
ВР-125ДО защищает электроустановки от короткого замыкания и выполняет нечастые оперативные включения и отключения при нормальной работе сети. Рудничный автоматический выключатель рассчитан на трёхфазный переменный ток с изолированной нейтралью. Его применяют на горнорудных предприятиях, в шахтах и рудниках, не опасных по взрыву газа и рудной пыли.
Обсудить оборудование →Описание и характеристики ↓Описание и характеристики
ВР-125ДО защищает электроустановки от короткого замыкания и выполняет нечастые оперативные включения и отключения при нормальной работе сети. Рудничный автоматический выключатель рассчитан на трёхфазный переменный ток с изолированной нейтралью. Его применяют на горнорудных предприятиях, в шахтах и рудниках, не опасных по взрыву газа и рудной пыли.
Защитные функции выполняет блок на микроконтроллерах. Он измеряет параметры сигналов, осуществляет расчёты и логическую обработку, управляет индикацией и реле.

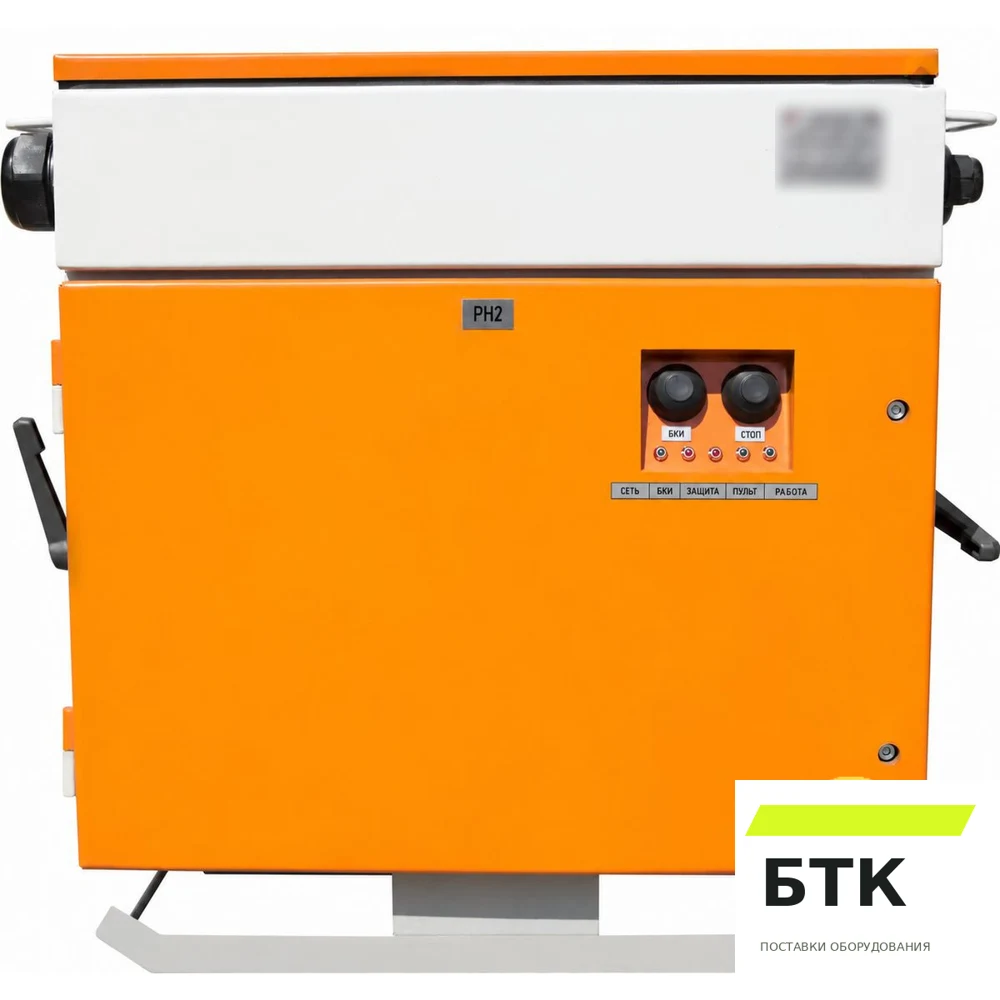

Выключатель оснащён выключателем-разъединителем и блокировкой двери, препятствующей открыванию во включённом состоянии.

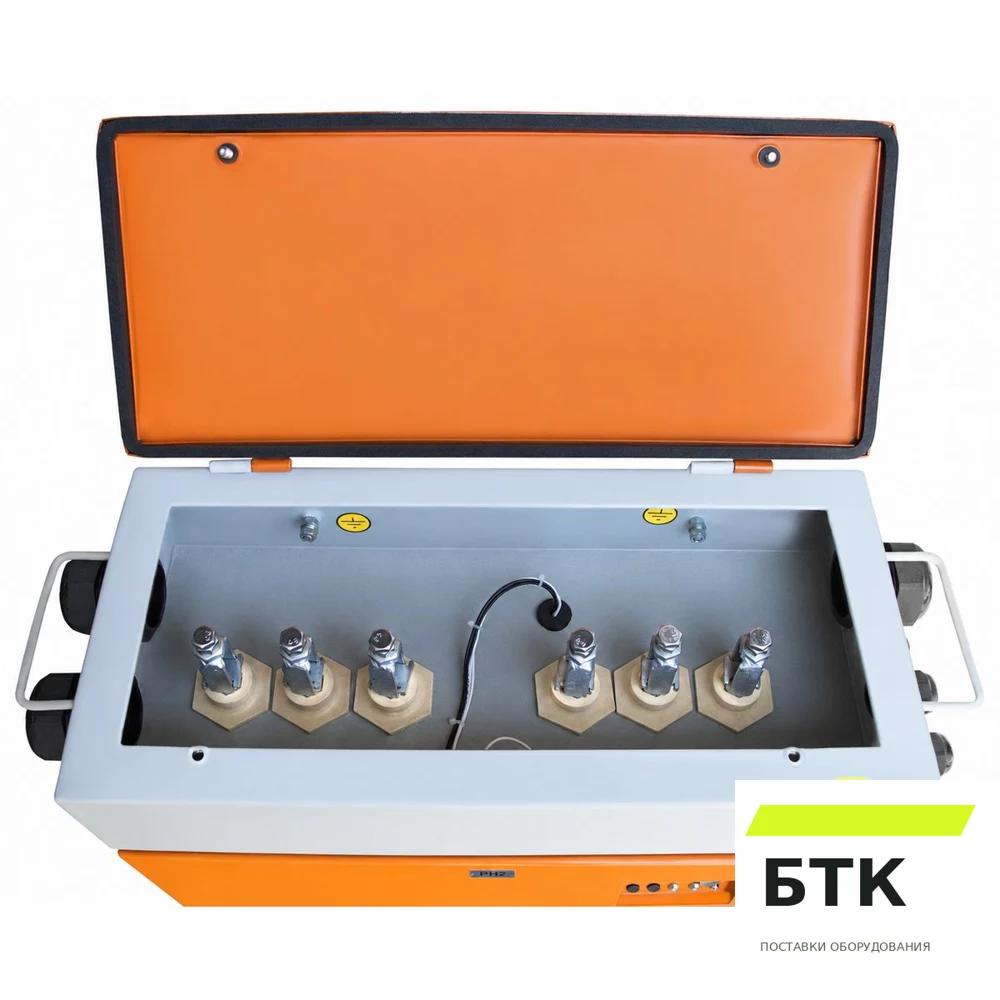

В корпусе выделены два отделения: для ввода и вывода силовых и контрольных кабелей и для автоматики. Такое разделение упрощает монтаж выключателя, его обслуживание и ремонт.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЯ ВР-125ДО:
| Исполнение | РН-2 |
| Номинальный ток, А Ir | 125-40 |
| Значения уставок – 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; равны кратности тока короткого замыкания Ii к току уставки защиты от перегрузки Ir. Отключение производится без выдержки времени. | |
| Номинальное напряжение сети, В | 380/660 |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IP54 |
| Масса, кг, не более | 56 |
| Технические условия | 3427-001-10417630-2013 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
— температура окружающей среды от минус 10° С до плюс 40° С;
— высота над уровнем моря до 1000 м;
— относительная влажность воздуха до (98±2) % при температуре 25±2°С;
— окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
— содержание рудной пыли в окружающей атмосфере не более 100 мг/м3;
— вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
— рабочее положение пускателей — вертикальное. Способ установки — салазками на горизонтальной плоскости или крепление на вертикальной стене; допускается наклон пускателей от нормального рабочего положения до 10° в любую сторону;
— степень защиты IP55 по ГОСТ 14254;
— колебание напряжения в электрической сети от 0,85 до 1,1 номинального.
ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ВЫКЛЮЧАТЕЛЯ
Выключатели могут эксплуатироваться в условиях, где требуются исполнения:
— Климатическое по ГОСТ 15150-69___________________________________________У3; 5
— Исполнение__________________________________________________________________РН2
— По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)____________IP54
При этом допускается:
— температура окружающей среды от минус 10° С до плюс 40° С;
— высота над уровнем моря до 1000 м;
— относительная влажность воздуха до (98±2) % при температуре 25±2°С;
— окружающая среда не взрывоопасная (по газу (метану) или угольной пыли);
— содержание рудной пыли в окружающей атмосфере не более 100 мг/м³;
— вибрация мест установки пускателей не более 4,9 м/с2 при частоте 1-35 Гц;
— рабочее положение выключателя —вертикальное. Способ установки — салазками на горизонтальную поверхность или крепление на вертикальной стене;
— допускается наклон выключателя от нормального рабочего положения до 10° в любую сторону;
— колебание напряжения в электрической сети от 0,85 до 1,1 номинального.
